Вопросы - ответы
Запитання та відповіді
- Какие крепежные болты к штанге датчика ?
- Які кріпильні гвинти до штанги датчика?
- Распространенные диаметры обязательно пластмассовых болтов 6мм., 8мм. и 10мм.
- Поширені діаметри обов'язково пластмасових гвинтів 6мм., 8мм. і 10мм.
- Можно погружать датчик в воду ?
- Можна занурювати датчик в воду?
- Да, датчик водонепроницаем. Можно использовать под водой, в реке и на море. Следует помнить, что во время эксплуатации, из-за микроударов, влияния солнца, износа, появляются микротрещины, куда может попадать роса, вода.
- Так, датчик водонепроникний. Можна використовувати під водою в річці та на морі. Слід пам'ятати, що під час експлуатації, із-за мікроударів, впливу сонця, зносу, з'являються мікротріщини, куди може потрапляти роса, вода.
- Зачем тонируют в светлый цвет ?
- Навіщо тонувати в світлий колір?

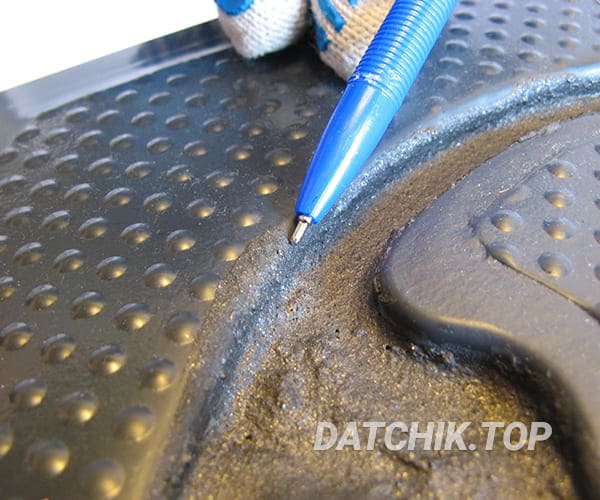

- В солнечную жаркую погоду черный пластик катушки нагревается до 60°С и со временем деформируется, между телом корпуса и эпоксидной смолой появляются микро трещины, а там положен графит (экран Фарадея) и туда начинает проникать влага, сырость, вода, от чего и появляются ложные сработки на траву и др. Кроме этого стабильнее баланс датчика
- В сонячну спекотну погоду чорна пластмаса датчика нагрівається до 60 °С і з часом деформується, між корпусом та епоксидною смолою з'являються мікро тріщини, а там нанесений графіт (екран Фарадея) і туди починає проникати волога, вода, від чого і з'являються помилкові спрацювання на траву та інше. Крім цього стабільніше баланс датчика

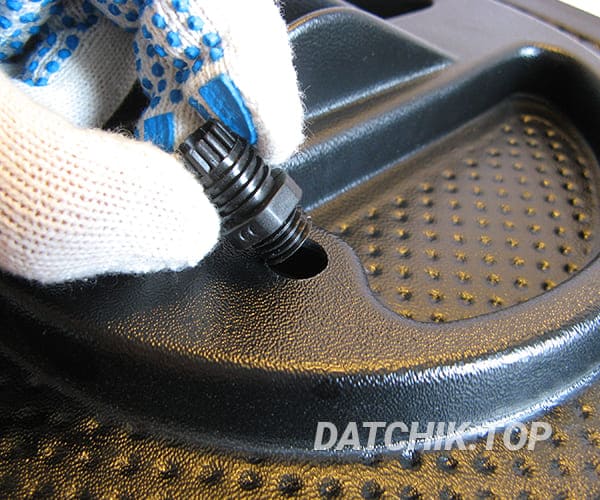

- Распайка штекера
- Розпайка штекера
- Мастера приборов Квазар АРМ и Фортуна в основном распаивают гнезда своих приборов для штекера 5 пін так:
- Майстри приладів Квазар АРМ і Фортуна в основному розпаювали гнізда своїх приладів для штекера 5 пін так:
- Rx -
- Rx +
- Земля, графит
- Тx-
- Тx+
- Rx -
- Rx +
- Земля, графіт
- Тx-
- Тx+

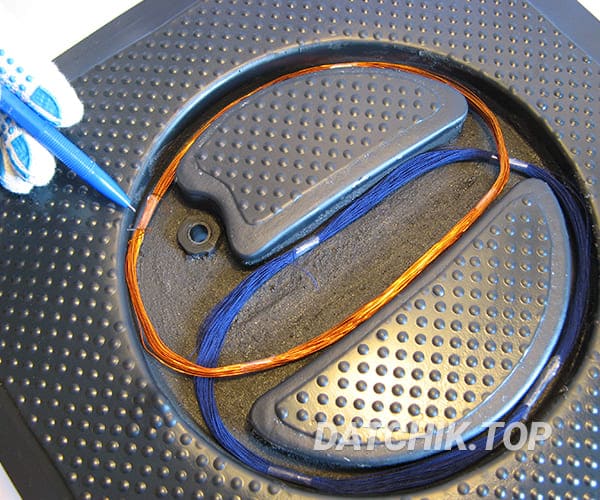

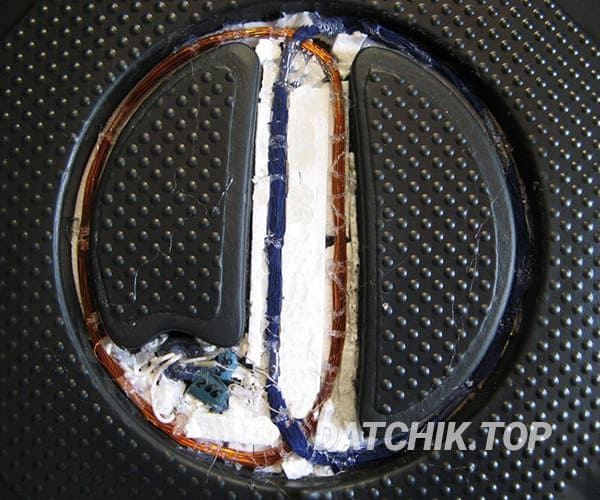

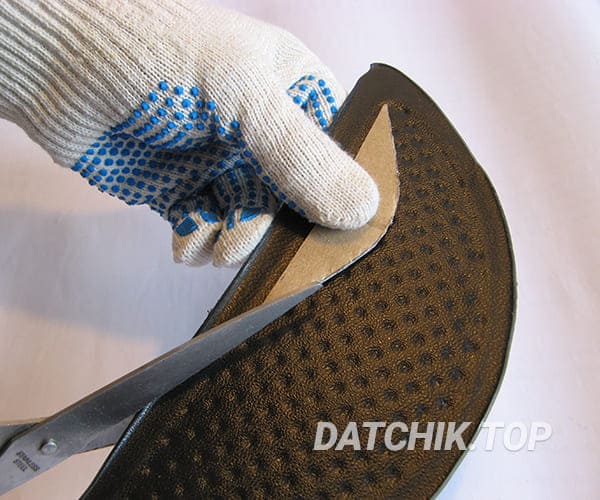

- Основы технологии производства датчиков
- Основи технології виробництва датчиків
- Далее датчик подвергается термопрогону с постоянным контролем баланса. В течении не менее 15 дней производится финишная заливка эпоксидкой.
- Далі датчик піддається термопрогону з постійним контролем балансу. Протягом не менше 15 днів проводиться фінішна заливка епоксидною смолою.

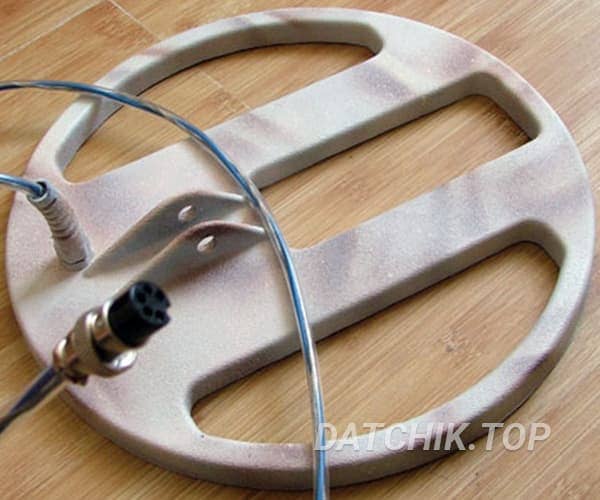

- На фото выше возможное покрытие антигравием нижней части датчика. Обеспечивает защиту от ударов о камни, абразивного воздействия грязи, воды и солей. А так же желательна тонировка катушки в светлый цвет.
- На фото вище можливе покриття антигравієм нижньої частини датчика, що забезпечує захист від ударів об каміння, абразивного впливу бруду, води і солей. Також бажане тонування датчика в світлий колір, про що сказано вище.
- Какой кабель лучше ?
- Який кабель краще?
- Лучший тот кабель, который вы сделаете сами. Для этого достаточно 4 проводника сечением 0,35мм. и 0,12 мм. Проводники приемной катушки Rx - 0.12 мм. в екране. Защитная оболочка кабеля - прозрачный ПВХ 6 х 0,8мм.
- Кращий той кабель, який ви зробите самі. Для цього достатньо 4 провідники 0,35 мм. і 0,12 мм. Провідники приймальної котушки Rx - 0.12 мм. в екрані. Захисна оболонка кабелю - прозорий ПВХ 6 х 0,8мм.
- Как определить сечение многожильного провода ?
- Як визначити перетин багатопровідникового провідника?
- У нас есть провод, состоящий из 18 жилок. Измеряем микрометром сечение одной жилки. Например у нас оно равняется 0.15 мм. Далее по формуле S1 = (3.14/4)*(0.15)*2 = 0.0176625 мм - это сечение одной жилки. Теперь умножаем это число на количество жил в проводе. У нас их 18 жилок. 0.0176625 х 18 = 0,317925. Это и есть сечение многожильного провода. Еще есть допуск 10-15%. Это говорит о том что этот провод для катушки Тх хорош. Провод для Rx сечение одной жилы тоже 0.15мм. Снова ипользуем формулу S1 = (3.14/4)* (0.15)2 = 0.0176625 мм Количество жил в пучке 7 жил. 0.0176625 х 7 = 0,1236375. Это сечение провода катушки Rx.
- У нас є провід, який складається з 18 маленьких провідників. Вимірюємо мікрометром перетин одного провідника. Наприклад у нас він дорівнює 0.15 мм. Далі за формулою S1 = (3.14 / 4) * (0.15) 2 = 0.0176625мм - це перетин одного провідника. Тепер множимо це число на кількість провідників. У нас їх 18, далі 0.0176625 * 18 = 0,317925. Це і є перетин багатопровідникового провідника. Ще є допуск 10-15% - це говорить про те, що цей провід для котушки Тх підходить. Провідник для Rx: перетин одного провідника теж 0.15мм. Знову використовуємо формулу S1 = (3.14 / 4) * (0.15) * 2 = 0.0176625мм. Кількість маленьких провідників у пучку 7. Далі 0.0176625 х 7 = 0,1236375. Це перетин провідника котушки Rx.
Чем дальше друг от друга распаяны плюсы контуров Rx Tx, тем меньше и стабильнее баланс. Например пин 2Rx+ и 5Тx+ дальше друг от друга чем 5Тx+ и 1Rx+
Чим далі один від одного розпаяні позитивні контури Rx Tx, тим менший залишковий баланс та стабільніший датчик. Наприклад пін 2Rx+ і 5Тx+ далі один від одного ніж 5Тx+ і 1Rx+
В теории В теорії
